Hej där! Som leverantör av CMOS-oscillatorer har jag själv sett hur processvariationer kan kasta en riktig skiftnyckel i arbetet. Dessa variationer kan störa prestandan hos CMOS-oscillatorer big time, vilket orsakar problem som frekvensinstabilitet och förändringar i utgångsamplituden. Men oroa dig inte, jag är här för att dela med mig av några tips om hur man kan mildra effekterna av processvariationer på en CMOS-oscillator.
Förstå processvariationer
Först och främst, låt oss prata om vad processvariationer är. I en värld av halvledartillverkning är det nästan omöjligt att göra varje enskild komponent exakt likadan. Det finns alla möjliga faktorer som kan orsaka skillnader mellan chips, som variationer i tjockleken på kiselskikten, dopningsnivåerna och transistorernas geometri. Dessa skillnader kan leda till variationer i CMOS-oscillatorns elektriska egenskaper, vilket kan påverka dess prestanda.
Till exempel kan en liten förändring i tröskelspänningen för en transistor orsaka en stor förändring i oscillatorns frekvens. Och om oscillatorns utgångsamplitud påverkas kan det leda till problem med signalintegriteten. Så det är viktigt att hitta sätt att minimera effekten av dessa variationer.
Designtekniker för att mildra processvariationer
Ett av de mest effektiva sätten att hantera processvariationer är att använda designtekniker som är robusta för dessa variationer. Här är några av de tekniker som vi använder i våra CMOS-oscillatordesigner:
1. Återkopplingsslingor
Återkopplingsslingor är ett utmärkt sätt att stabilisera prestandan hos en CMOS-oscillator. Genom att använda en återkopplingsslinga kan vi kontinuerligt övervaka utsignalen från oscillatorn och justera ingången för att hålla frekvensen och amplituden stabila. Till exempel kan vi använda en faslåst slinga (PLL) för att låsa oscillatorns utfrekvens till en referensfrekvens. Detta hjälper till att minska inverkan av processvariationer på oscillatorns frekvensstabilitet.
2. Kalibreringskretsar
Kalibreringskretsar är ett annat användbart verktyg för att mildra processvariationer. Dessa kretsar kan användas för att mäta oscillatorns elektriska egenskaper och justera kretsparametrarna för att kompensera för variationerna. Till exempel kan vi använda en kalibreringskrets för att mäta tröskelspänningen för transistorerna och justera förspänningen för att säkerställa att oscillatorn arbetar med önskad frekvens.
3. Redundans
Redundans är en teknik som innebär att man använder flera komponenter i oscillatorkretsen för att säkerställa att oscillatorn fortsätter att fungera även om en av komponenterna misslyckas eller påverkas av processvariationer. Till exempel kan vi använda flera transistorer parallellt för att öka oscillatorns nuvarande drivförmåga och minska effekten av variationer i transistorns egenskaper.
Processoptimering
Förutom att använda designtekniker kan vi också optimera tillverkningsprocessen för att minska påverkan av processvariationer. Här är några av sätten som vi optimerar vår tillverkningsprocess på:
1. Processkontroll
Processkontroll är avgörande för att säkerställa att tillverkningsprocessen är konsekvent och repeterbar. Genom att övervaka och kontrollera processparametrarna kan vi minska variationerna mellan chips och förbättra den övergripande prestandan för CMOS-oscillatorerna. Till exempel kan vi använda tekniker för statistisk processkontroll (SPC) för att övervaka tjockleken på kiselskikten och dopningsnivåerna under tillverkningsprocessen.
2. Process Tuning
Processinställning innebär justering av tillverkningsprocessens parametrar för att optimera prestandan hos CMOS-oscillatorerna. Till exempel kan vi justera glödgningstemperaturen och tiden för att förbättra kvaliteten på kiselskikten och minska variationerna i transistorns egenskaper.
3. Testning och screening
Testning och screening är viktiga steg i tillverkningsprocessen för att säkerställa att endast högkvalitativa CMOS-oscillatorer levereras till våra kunder. Genom att testa oscillatorerna i flera stadier av tillverkningsprocessen kan vi identifiera och ta bort alla chips som påverkas av processvariationer. Till exempel kan vi använda automatiserad testutrustning (ATE) för att testa oscillatorernas frekvensstabilitet och utamplitud.
Vårt produktsortiment
På vårt företag erbjuder vi ett brett utbud av CMOS-oscillatorer för att möta behoven hos olika applikationer. Här är några av våra populära produkter:

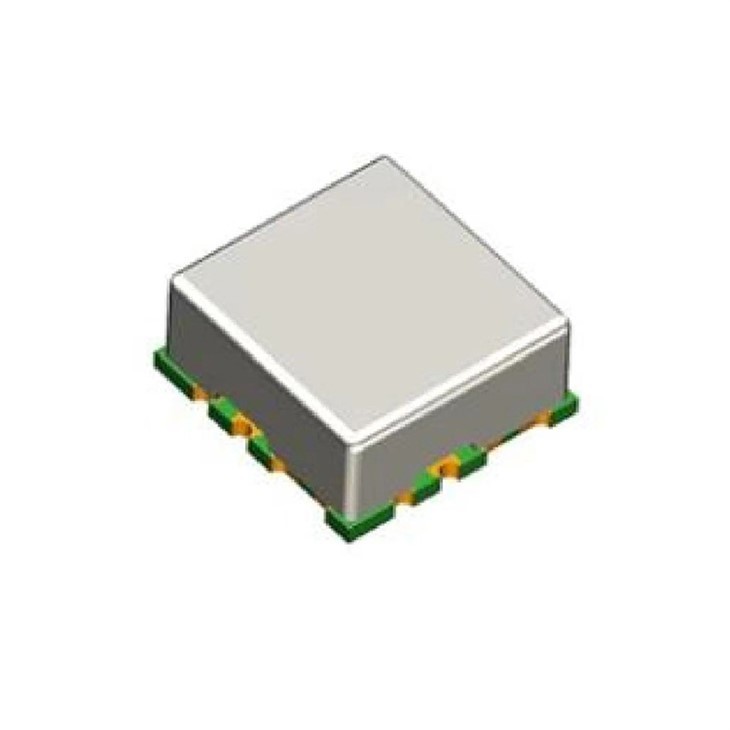

- Spänningsstyrd VCO-oscillator 12,7 X 12,7 X 3,2: Denna oscillator är en spänningsstyrd oscillator (VCO) med en kompakt storlek på 12,7 X 12,7 X 3,2 mm. Den erbjuder högfrekvensstabilitet och lågt fasbrus, vilket gör den lämplig för applikationer som trådlös kommunikation och radarsystem.
- 6-P SMD Oscillatorer 7050: Dessa ytmonterade oscillatorer (SMD) är tillgängliga i ett 7050-paket. De erbjuder ett brett utbud av frekvenser och utgångsformat, vilket gör dem lämpliga för en mängd olika applikationer, inklusive hemelektronik och industriell utrustning.
- DIP-8 Half Size Oscillator 1008: Denna oscillator med dubbla in-line-paket (DIP) är en halvstor oscillator med ett DIP-8-paket. Den erbjuder hög tillförlitlighet och låg strömförbrukning, vilket gör den lämplig för applikationer som bilelektronik och medicinsk utrustning.
Slutsats
Processvariationer kan ha en betydande inverkan på prestandan hos CMOS-oscillatorer, men genom att använda designtekniker, optimera tillverkningsprocessen och erbjuda ett brett utbud av högkvalitativa produkter kan vi mildra effekterna av dessa variationer och förse våra kunder med pålitliga och högpresterande CMOS-oscillatorer.
Om du är på marknaden för CMOS-oscillatorer och vill lära dig mer om hur vi kan hjälpa dig att mildra effekterna av processvariationer, tveka inte att kontakta oss. Vi diskuterar gärna dina specifika krav och ger dig en skräddarsydd lösning.
Referenser
- Razavi, B. (2001). Design av analoga CMOS-integrerade kretsar. McGraw-Hill.
- Gray, PR, Hurst, PJ, Lewis, SH, & Meyer, RG (2009). Analys och design av analoga integrerade kretsar. Wiley.
- Lee, TH (2004). Designen av CMOS-radiofrekvensintegrerade kretsar. Cambridge University Press.
