Hej där! Som leverantör av termistorkristaller får jag ofta frågan om hur man monterar termistorkristaller på ett kretskort. Det är en avgörande process som avsevärt kan påverka prestandan hos dina elektroniska enheter. Så, låt oss dyka direkt in och utforska stegen som är involverade i monteringen av dessa fiffiga små komponenter.
Förstå termistorkristaller
Innan vi börjar med monteringsprocessen, låt oss snabbt gå igenom vad termistorkristaller är. Termistorkristaller är i huvudsak kvartskristaller kombinerade med en termistor. Termistorn hjälper till att kompensera för frekvensvariationer som orsakas av temperaturförändringar, vilket gör dessa kristaller idealiska för applikationer där stabilitet är nyckeln, som i kommunikationssystem och precisionsinstrument.

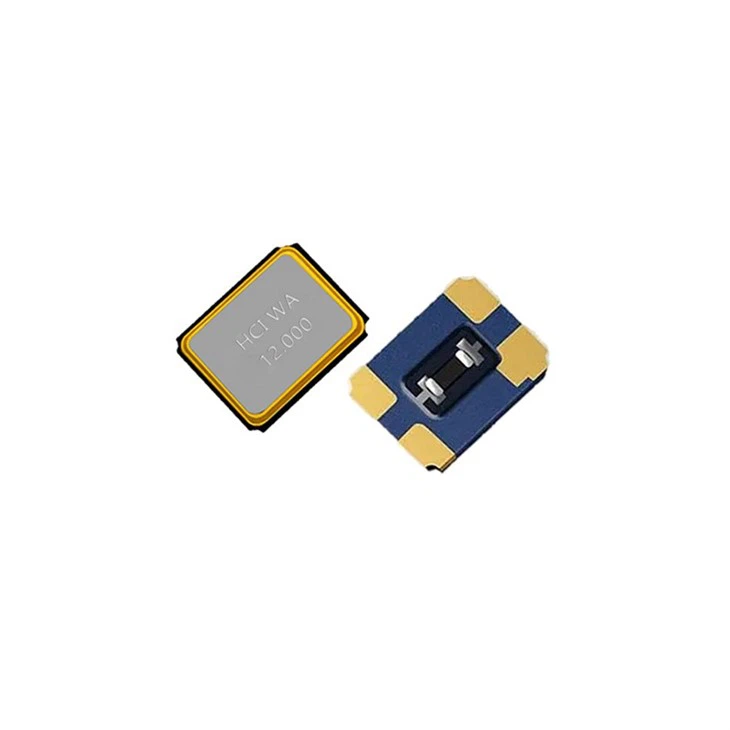

Vi erbjuder en mängd olika termistorkristaller, såsomKristall med termistor 2016,Thermistor Crystal 1612, ochSMD Thermistor Crystal 2520. Var och en av dessa har sina egna unika specifikationer och är lämpliga för olika applikationer.
Förbereder för montering
Det första steget i montering av termistorkristaller på ett PCB är förberedelse. Du måste se till att du har alla nödvändiga verktyg och material till hands. Här är en lista över vad du vanligtvis behöver:
- PCB: Självklart behöver du ett kretskort som är utformat för att rymma termistorkristallen. Se till att kretskortet har rätt fotavtryck för den kristall du använder.
- Termistor kristall: Välj rätt kristall för din applikation. Tänk på faktorer som frekvens, temperaturstabilitet och förpackningsstorlek.
- Lödkolv: En lödkolv av god kvalitet med en fin spets är avgörande för exakt lödning.
- Löda: Använd ett högkvalitativt lod som är lämpligt för elektroniska komponenter. Blyfritt lod är ett populärt val nuförtiden.
- Flöde: Flux hjälper till att förbättra lödningsprocessen genom att ta bort oxidation och främja bättre vätning av lodet.
- Pincett: Du behöver en pincett med fin spets för att hantera den lilla termistorkristallen.
- Förstoringsglas: Detta kan vara till stor hjälp för att inspektera lödfogarna och se till att allt är på plats.
Rengöring av PCB
Innan du börjar montera termistorkristallen är det viktigt att rengöra kretskortet. All smuts, damm eller oxidation på PCB kan påverka lödningsprocessen och kristallens prestanda. Du kan använda en PCB-rengörare eller isopropylalkohol för att rengöra PCB. Se till att torka det ordentligt innan du fortsätter.
Placering av termistorkristallen
När kretskortet är rent är det dags att placera termistorkristallen på kretskortet. Använd pincetten för att försiktigt plocka upp kristallen och placera den på rätt fotavtryck på kretskortet. Se till att kristallen är rätt inriktad och sitter plant på PCB:n.
Applicera Flux
Applicera en liten mängd flussmedel på kuddarna på PCB:n där termistorkristallen kommer att lödas. Flux hjälper till att förbättra vätningen av lodet och säkerställer en bra elektrisk anslutning. Du kan använda en flusspenna eller en liten borste för att applicera flussmedlet.
Lödning av termistorkristallen
Nu kommer själva löddelen. Värm upp lödkolven till lämplig temperatur. Temperaturen beror på vilken typ av lödning du använder, men i allmänhet är en temperatur mellan 300°C och 350°C lämplig för de flesta elektroniska lödningar.
Rör spetsen av lödkolven mot dynan på PCB och termistorkristallens ledning samtidigt. När dynan och ledningen är tillräckligt varma, applicera en liten mängd löd på fogen. Lödet ska flyta smidigt och bilda en bra koppling mellan dynan och ledningen. Upprepa denna process för alla ledningar i termistorkristallen.
Var noga med att inte överhetta kristallen eller applicera för mycket lod. Överhettning kan skada kristallen och för mycket lod kan orsaka kortslutningar.
Inspektera lödfogarna
Efter lödning är det viktigt att inspektera lödfogarna. Använd ett förstoringsglas för att kontrollera om det finns kalla lödfogar, kortslutningar eller andra defekter. En kall lödfog är en där lodet inte har flytt ordentligt och bildat en bra anslutning. Du kan behöva värma upp fogen och lägga till lite mer löd vid behov.
Testar termistorkristallen
När du är nöjd med lödfogarna är det dags att testa termistorkristallen. Du kan använda en frekvensräknare eller ett oscilloskop för att mäta kristallens frekvens och se till att den ligger inom det angivna intervallet. Om frekvensen är avstängd kan det vara problem med lödningen eller själva kristallen.
Tips för framgångsrik montering
Här är några tips som hjälper dig att framgångsrikt montera termistorkristaller på ett PCB:
- Öva på ett testkort: Om du är ny på lödning är det en bra idé att öva på ett testkort först. Detta kommer att hjälpa dig att bli bekant med lödningsprocessen och förbättra dina färdigheter.
- Använd en kylfläns: Vid lödning kan du använda en kylfläns för att skydda termistorkristallen från överdriven värme. En kylfläns är en liten metallanordning som absorberar värme och hindrar den från att nå kristallen.
- Följ tillverkarens anvisningar: Följ alltid tillverkarens instruktioner för montering av termistorkristallen. Tillverkaren kan ge specifika riktlinjer för lödtemperatur, lödtid och andra viktiga detaljer.
Slutsats
Att montera termistorkristaller på ett PCB är en relativt enkel process, men det kräver viss skicklighet och uppmärksamhet på detaljer. Genom att följa stegen som beskrivs i det här blogginlägget och använda rätt verktyg och material kan du montera termistorkristaller på ett PCB framgångsrikt.
Om du letar efter högkvalitativa termistorkristaller för dina elektroniska projekt är vi här för att hjälpa dig. Vi erbjuder ett brett utbud av termistorkristaller med olika specifikationer och paket för att möta dina behov. Oavsett om du arbetar med ett litet hobbyprojekt eller en storskalig industriell applikation, har vi dig täckt.
Om du har några frågor eller behöver mer information om våra termistorkristaller är du välkommen att kontakta oss. Vi hjälper dig gärna med din upphandling och svarar på alla tekniska frågor du kan ha. Låt oss arbeta tillsammans för att göra dina elektroniska projekt till en framgång!
