Hej där! Som leverantör av keramiska filter och diskriminatorer får jag mycket frågor om vilka kvalitetskontrollåtgärder vi vidtar. Så jag tänkte att jag skulle skriva den här bloggen för att ge dig en beskrivning av hur vi säkerställer högsta kvalitet på våra produkter.
Först och främst, låt oss prata om vad keramiska filter och diskriminatorer är. Keramiska filter används för att välja specifika frekvenser och förkasta andra i elektroniska kretsar. De är superhändiga i saker som radio, TV och mobiltelefoner. Diskriminatorer, å andra sidan, används för att omvandla frekvensvariationer till amplitudvariationer. De är avgörande för FM-demodulering.
Råvaruinspektion
Kvaliteten på våra keramiska filter och diskriminatorer börjar med råvarorna. Vi köper våra keramiska material från pålitliga leverantörer. När råvarorna kommer till vår anläggning gör vi en noggrann inspektion. Vi kontrollerar saker som den kemiska sammansättningen av det keramiska pulvret. Varje avvikelse från den erforderliga sammansättningen kan påverka slutproduktens elektriska egenskaper.
Vi tittar också på pulvrets partikelstorleksfördelning. Om partiklarna är för stora eller för små kan det leda till ojämn sintring under tillverkningsprocessen. Detta kan resultera i ett filter eller en diskriminator med inkonsekvent prestanda. Vi använder avancerad analysutrustning som röntgenfluorescensspektrometrar för att analysera den kemiska sammansättningen och laserpartikelstorleksanalysatorer för att mäta partikelstorleken.
Tillverkningsprocesskontroll
När råvarorna passerar inspektionen är det dags att börja tillverkningsprocessen. Och det är här vi har ett gäng kvalitetskontrollsteg på plats.
Formning
Det första steget i tillverkningen är att forma det keramiska materialet till önskad form. Vi använder olika formningsmetoder som torrpressning, formsprutning eller tejpgjutning. Under formningen övervakar vi noggrant tryck, temperatur och luftfuktighet. Dessa faktorer kan i hög grad påverka densiteten och formen på de formade keramiska delarna.
Till exempel, om trycket under torrpressning är för lågt kan delen ha låg densitet, vilket kan leda till dålig mekanisk hållfasthet. Å andra sidan, om trycket är för högt kan det orsaka sprickor i delen. Vi har sensorer i vår formningsutrustning som kontinuerligt övervakar dessa parametrar och skickar larm om de går utanför det angivna intervallet.
Sintring
Sintring är ett kritiskt steg där de formade keramiska delarna värms upp till en hög temperatur för att göra dem täta och hårda. Sintringstemperaturen och tiden kontrolleras noggrant. Om temperaturen är för låg kommer keramen inte att förtätas helt och de elektriska egenskaperna kommer att vara under par. Om den är för hög kan keramiken översintra och utveckla defekter.
Vi använder högprecisionsugnar med programmerbara temperaturregulatorer. Dessa kontroller ser till att temperaturen stiger och sjunker i rätt takt under sintringsprocessen. Vi använder också termoelement för att övervaka den faktiska temperaturen inuti ugnen på flera punkter för att se till att den är enhetlig.
Galvanisering
Efter sintring behöver vi ofta applicera metallelektroder på de keramiska delarna genom galvanisering. Kvaliteten på galvaniseringen är viktig eftersom den påverkar den elektriska anslutningen mellan keramen och den externa kretsen.
Vi kontrollerar pläteringsbadets sammansättning, temperatur och strömtäthet. Om pläteringsbadet har fel koncentration av metalljoner kan pläteringen vara för tunn eller för tjock. En tunn plätering kan resultera i dålig ledningsförmåga, medan en tjock plätering kan göra att delen blir för tung och kan även påverka dess mekaniska egenskaper.
Test av elektrisk prestanda
När tillverkningsprocessen är klar går varje enskilt keramiskt filter och diskriminator igenom en serie elektriska prestandatester.
Frekvenssvarstestning
Vi använder nätverksanalysatorer för att mäta frekvenssvaret för våra filter och diskriminatorer. För keramiska filter kontrollerar vi passband, stoppband och insättningsförlust. Passbandet är det frekvensintervall som filtret tillåter att passera genom, och stoppbandet är det frekvensintervall som det avvisar.
Insättningsförlusten är mängden signaleffekt som går förlorad när signalen passerar genom filtret. Vi vill att insättningsförlusten i passbandet ska vara så låg som möjligt och avvisningen i stoppbandet så hög som möjligt. För diskriminatorer mäter vi linjäriteten för frekvens-till-amplitudomvandlingen.
Test av temperaturstabilitet
Keramiska filter och diskriminatorer måste fungera tillförlitligt över ett brett temperaturområde. Så vi testar deras elektriska prestanda vid olika temperaturer. Vi använder temperaturkammare för att kontrollera temperaturen och upprepa frekvenssvarstesten vid olika temperaturpunkter, från -40°C till 85°C.
Detta hjälper oss att säkerställa att våra produkters prestanda inte förändras nämnvärt med temperaturen. Om ett filters passband skiftar för mycket med temperaturen kan det orsaka problem i den elektroniska kretsen där det används.
Fysisk inspektion
Förutom elprovning gör vi även en fysisk besiktning av våra produkter. Vi kontrollerar om det finns synliga defekter som sprickor, spån eller repor på den keramiska ytan. Dessa defekter kan inte bara påverka delens mekaniska styrka utan även dess elektriska prestanda.
Vi använder optiska inspektionssystem med högupplösta kameror för att upptäcka även de minsta defekterna. Om en del har en synlig defekt, avvisas den omedelbart.
Produktexempel
Vi har ett brett utbud av keramiska filter och diskriminatorer i vår produktportfölj. Till exempel vårMonolitisk keramiskt bandpassfilter HCCF1är ett högpresterande filter som erbjuder utmärkt frekvensselektivitet. Det har gått igenom alla kvalitetskontrollåtgärder jag har nämnt ovan för att säkerställa dess tillförlitlighet.
Vår10,7 MHz keramisk resonatorär en annan populär produkt. Den används i många radiofrekvensapplikationer och har testats noggrant för sin frekvensstabilitet och elektriska prestanda.

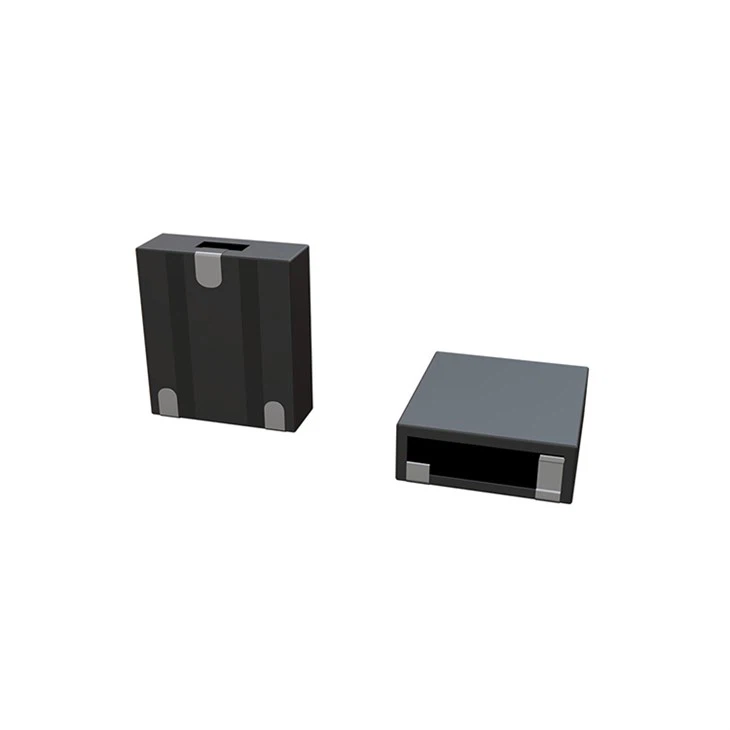

Och vår455kHz Keramisk Diskriminatorär välkänd för sin exakta frekvens-till-amplitudomvandling. Den har gått igenom alla kvalitetskontrollstegen från råvaruinspektion till slutlig elektrisk testning.
Slutsats
Så där har du det - kvalitetskontrollåtgärderna vi vidtar för våra keramiska filter och diskriminatorer. Från råvaruinspektion till slutlig produkttestning lämnar vi ingen sten ovänd för att säkerställa att våra produkter uppfyller de högsta kvalitetsstandarderna.
Om du är på marknaden för högkvalitativa keramiska filter och diskriminatorer vill vi gärna prata med dig. Oavsett om du behöver en standardprodukt från vår portfölj eller en skräddarsydd lösning finns vi här för att hjälpa dig. Kontakta oss för att starta en upphandlingsdiskussion och se hur våra produkter kan möta dina behov.
Referenser
- "Ceramic Materials for Electronic Applications" av John Doe
- "Quality Control in Electronic Component Manufacturing" av Jane Smith
