Produktparametrar
|
PARAMETER |
OD25H5/OD25S5/OD25T5 |
Villkor / kommentarer |
|
Nominell frekvensområde |
10 ~ 100MHz |
Se anmärkning |
|
Leveransspänning |
3.3VDC / 5.0VDC / 12.0VDC |
|
|
Strömförbrukning (uppvärmning) (stabilt tillstånd) |
＜3.0W |
Kan variera beroende på Tillförselspänning som används. |
|
＜1.5W |
||
|
Driftstemperaturområde |
–20 till +70 examen eller –40 till 85 grader |
Andra tillgängliga alternativ. |
|
Output Waveform HCMOS |
VOH större än eller lika med 90%VCC / VOL mindre än eller lika med 10%VCC |
ModellOD25H5 |
|
Output Waveform Sinewave |
Större än eller lika med 6dbm / mindre än eller lika med 10dbm |
ModellOD25S5 |
|
Output WaveForm TTL |
Voh större än eller lika med 2,4V / volym mindre än eller lika med 0,4V |
ModellOD25T5 |
|
Obs: Typiska frekvenser 10MHz, 15,36 MHz, 16,384MHz, 19,44 MHz, 20MHz, 25MHz, 26MHz, 38,88 MHz, 50MH. |
||
Frekvensspecifikationer (beroende på kristalltyp)
|
PARAMETER |
för SC - Cut Crystal |
för vid - klipp kristall |
|
Frekvenstolerans (@+25 examen) |
± 200ppb ~ ± 500ppb |
± 200ppb ~ ± 500ppb |
|
Frekvensstabilitet (anmärkning 1) |
± 3ppb / ± 5ppb / ± 10ppb |
± 30ppb / ± 50ppb / ± 100ppb |
|
Kortvarig stabilitet |
± 0,01ppb/s |
± 0,1ppb/s |
|
Stabilitet kontra spänning |
± 0,5 ppb |
± 5ppb |
|
Åldrande ränta dagligen ÅRLIGEN |
± 0,3ppb / ± 0,5ppb / ± 1,0ppb |
± 3ppb / ± 5ppb / ± 10ppb |
|
± 30ppb / ± 50ppb / ± 100ppb |
± 300ppb / ± 500ppb / ± 1 ppm |
|
|
Frekvensjustering (anmärkning 2) Fasbrus @10Hz Exempel för SineWave @100Hz Utgång 100 MHz enhet @1kHz @10khz @100khz |
0,5 ~ 1,0 ppm |
5 ~ 10 ppm |
|
-92dbc/Hz |
Har inte |
|
|
-127DBC/Hz |
Har inte |
|
|
-152DBC/Hz |
Har inte |
|
|
-165DBC/Hz |
Har inte |
|
|
-168dbc/Hz |
Har inte |
|
|
Obs 1: Frekvensstabilitet är frekvensavvikelsen över driftstemperaturområdet. |
||
|
Obs 2: Frekvensjustering gäller för alternativet med styrspänningsfunktionen, se sidan 2. |
||
Tillgängliga alternativ
|
PARAMETER |
för 3,3 |
för 5,0V |
för 12,0V |
||
|
Styrspänningsområde (anmärkning 1) |
0 ~ 2,8VDC |
0 ~ 3.3VDC |
0 ~ 4.0VDC |
0 ~ 5.0VDC |
0 ~ 5.0VDC |
|
Frekvensstabilitet (anmärkning 1) |
1.4VDC |
1.65VDC |
0 ~ 4.0VDC |
2.5VDC |
2.5VDC |
|
Referensspänning (anmärkning 2) |
2.8VDC |
N/A |
4.0VDC |
N/A |
5.0VDC |
|
OBS 1: Gäller alternativ med en styrspänningsingång. |
|||||
|
Obs 2: Ansöker om alternativ med en referensspänningsutgång. |
|||||
Produktfunktioner

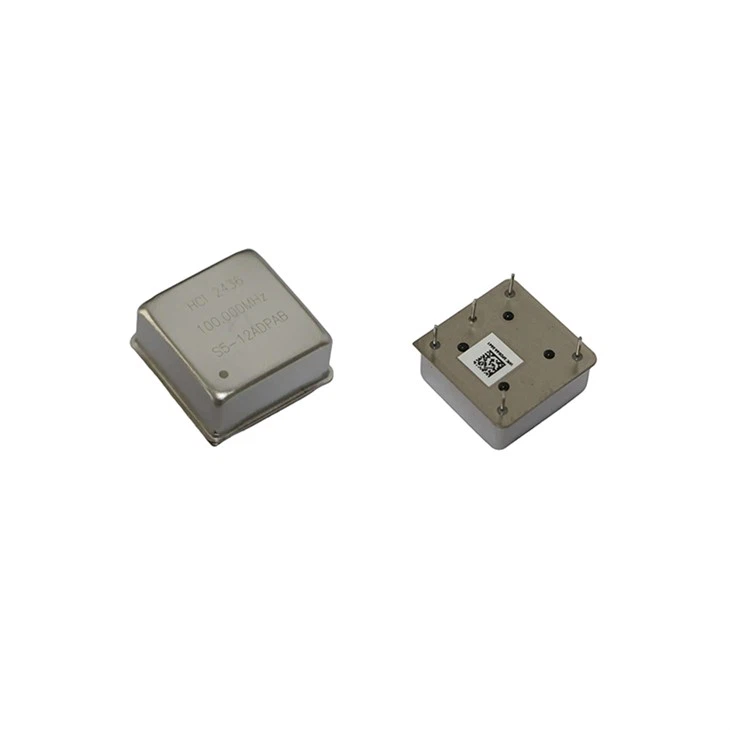

■ Hög noggrannhet OCXO 25x25x12 med 5 leder
■ Olika frekvensstabiliteter är tillgängliga
■ Utmärkt låg åldrande och kortvarig stabilitet
■ Utgångssignal med mycket lågfasbrus
■ Valfri styrspänning och referensspänning
Ansökningar
- LVDS VCXO Oscillator 2520-VC22D6-serien med hög precision appliceras i satellitutrustning, telekomutrustning, / testutrustning
Produktfördelar
Utmärkt frekvensstabilitet
Exceptionell frekvensstabilitet.
Superb frekvens - temperaturegenskaper
Detta resulterar i mindre fel i precisionskontrollsystem och mer pålitlig prestanda.
certifikat
Den utökade temperaturen sinusvåg ocxos 25 x 25 - OD25S5-serien är ROHS/nå kompatibel, bly - gratis och halogenfri.
Vanliga frågor
F1: Vilka är fördelarna med Suzhou Hangjings ugn - Controlled Crystal Oscillators (OCXOS) OD25S5 -serien?
A: 1) Extremt lågfasbrus och jitter
2) Stark motstånd mot hårda miljöförhållanden
3) Enastående lång - Term åldrande hastighet
F2: Varför är kraftförbrukningen för OCXOS så hög? Hur kan det minskas?
S: Orsak med hög kraftförbrukning: Kraft konsumeras främst av den inre värmaren. Att upprätthålla kristallen vid höga temperaturer (t.ex. 70–85 grader) i låga omgivningstemperaturer (t.ex. - 40 grader) kräver betydande energi, särskilt under start - upp (uppvärmningsfasen när krafttopparna (vanligtvis flera watt).
F3: Suzhou Hangjings utökade temperatur Sine Wave OCXOS 25 x 25 -serie Förpackningsinformation
A: 1) Förpackning i antistatisk skumbricka
2) Antal per bricka: 20st
